CÁP QUANG GYFFY
Sự miêu tả

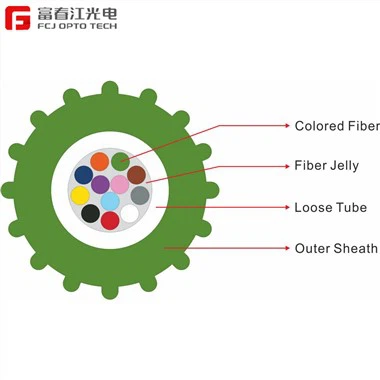

Cấu trúc cáp được đặt sợi màu ф250μm trong ống lỏng PBT và hai FRP làm thành phần tăng cường, Bề mặt cáp được ép đùn với lớp vỏ ngoài PE.
Đặc trưng
·Kích thước nhỏ và trọng lượng nhẹ
·Hai FRP là thành viên cường độ để cung cấp hiệu suất kéo tốt
·Gel Filled hoặc gel free, hiệu quả chống thấm nước tốt
· Giá thấp, dung lượng sợi cao
·áp dụng cho lắp đặt trên không và ống dẫn nhịp ngắn
Tiêu chuẩn
Cáp quang GYFFY theo tiêu chuẩn YD/T 901-2018,GB/T13993 ,IECA-596,GR-409,IEC794, v.v.
Đặc điểm quang học
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
sự suy giảm |
@850nm |
|
|
Nhỏ hơn hoặc bằng 3.0dB/km |
Nhỏ hơn hoặc bằng 3.0dB/km |
|
@1300nm |
|
|
Nhỏ hơn hoặc bằng 1.0dB/km |
Nhỏ hơn hoặc bằng 1.0dB/km |
|
|
@1310nm |
Nhỏ hơn hoặc bằng 0.36dB/km |
|
|
|
|
|
@1550nm |
Nhỏ hơn hoặc bằng 0.22dB/km |
Nhỏ hơn hoặc bằng 0.23dB/km |
|
|
|
|
Băng thông |
@850 |
|
|
Lớn hơn hoặc bằng 200MHZ·km |
Lớn hơn hoặc bằng 200MHZ·km |
|
@1300 |
|
|
Lớn hơn hoặc bằng 500MHZ·km |
Lớn hơn hoặc bằng 500MHZ·km |
|
|
Khẩu độ số |
|
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
Bước sóng cắt cáp |
|
Nhỏ hơn hoặc bằng 1260nm |
Nhỏ hơn hoặc bằng 1480nm |
|
|
Các thông số kỹ thuật
|
lõi cáp |
Đơn vị |
2F |
4F |
6F |
8F |
10F |
12F |
|
Số ống |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
Số sợi |
cốt lõi |
2 |
4 |
6 |
9 |
10 |
12 |
|
Số lượng sợi trong ống |
cốt lõi |
2 |
4 |
6 |
9 |
10 |
12 |
|
Đường kính cáp |
mm |
6.6±0.5 |
6.8±0.5 |
||||
|
Trọng lượng cáp |
kg/km |
40±10 |
45±10 |
||||
|
Độ bền kéo cho phép |
N |
Khoảng cách=80,1,5*P |
|||||
|
Khả năng chống nghiền cho phép |
N |
1000N |
|||||
|
nhiệt độ hoạt động |
bằng cấp |
-20 độ đến cộng 65 độ |
|||||
