Sợi quang đơn mode G652D

Sợi quang này là tiêu chuẩn cho truyền dẫn trên toàn bộ dải bước sóng từ 1.260 nm đến 1.625 nm. Nhờ độ suy giảm dài hạn thấp đáng tin cậy ở 1.383 nm (Đỉnh nước thấp), sợi quang này không chỉ hỗ trợ các ứng dụng ở bước sóng thông thường 1.310 nm và 1.550 nm mà còn trong dải băng thông rộng (CWDM, DWDM). Sợi quang này là lựa chọn lý tưởng khi cần tối ưu hóa chi phí để phù hợp với tính linh hoạt tối đa trong mạng cáp quang.

Độ suy giảm thấp nhất cho chiều dài dài

Có sẵn tùy chọn với lớp phủ thay thế cho phạm vi nhiệt độ mở rộng – sợi chịu nhiệt độ cao

Sản xuất tại Trung Quốc

Mô tả sản phẩm

Cáp và sợi quang đơn mode tiêu chuẩn G652.D

Sợi quang đơn mode ITU-T G652.D được sử dụng rộng rãi trong nhiều ứng dụng mạng và truyền thông. Đây là phiên bản mới nhất có trong danh mục G652 và hỗ trợ truyền WDM thô (CWDM). Thông số kỹ thuật này thường được coi là tiêu chuẩn thực tế cho sợi quang đơn mode.

Loại sợi này cung cấp độ phân tán bằng không ở bước sóng 1310 nm. Do đó, nó được thiết kế để cung cấp hiệu suất tối ưu trong băng tần 1310 nm. Tuy nhiên, có thể vận hành cáp quang đơn mode G652.D ở 1510 nm. G652.D có thể được sử dụng trong cả ứng dụng đường ngắn và đường dài.

Điểm yếu duy nhất của sợi G657D là không thể chịu được bán kính uốn cong lớn hơn. Ngay cả cáp quang G657D được chế tạo tốt nhất cũng không cho phép uốn cong mạnh. Do đó, cần nhiều cáp hơn để tránh uốn cong trong quá trình triển khai, dẫn đến tổng chi phí cao hơn.

Loại sợi quang đơn mode G652D

Sợi quang đơn mode không dịch chuyển phân tán với phần mở rộng phân đoạn bước sóng (G652D)

44444

Tiêu chuẩn của sợi quang đơn mode G652D

Sợi quang đơn mode G652D đáp ứng và vượt quá các yêu cầu của thông số kỹ thuật sợi quang ITU-T G.652.D&IEC B1.3

Đóng gói và bảo quản:

Đảm bảo không có vật lạ bám trên bề mặt cuộn và sợi, bọc bằng màng phim và lớp phủ, sau đó dán nhãn mã hóa sợi trên cuộn và lớp phủ.

Sợi quang đóng gói được lưu trữ ở nhiệt độ không đổi 25 độ trong kho chống ánh sáng. Các sản phẩm được cố định trong thùng carton khi chúng được vận chuyển ra khỏi kho. Số thùng carton và thông tin mã hóa sợi được đính kèm trên thùng carton và báo cáo thử nghiệm điện tử được đính kèm vào mỗi lô hàng.

Chiều dài tiêu chuẩn của đoạn đầu ra cáp quang là 25,2KM, 50,4KM, với số lượng container 1x20ft là 60480KM và số lượng container 1x40FT là 120960KM.

Ưu điểm của sợi quang đơn mode G652D

Được chuẩn hóa hoàn toàn – tương thích với việc sử dụng cho 1.310 nm, 1.550 nm và 1.625 nm

Độ suy giảm thấp nhất trên toàn bộ phạm vi (Đỉnh nước thấp), cho phép lựa chọn rộng rãi các kênh truyền chọn lọc bước sóng (CWDM/DWDM)

Độ suy giảm mối nối thấp nhất nhờ quy trình sản xuất/thử nghiệm được kiểm soát

Thông số kỹ thuật

Thuộc tính			đặc điểm kỹ thuật
Thông số kích thước	Đường kính lớp phủ		125.0±0.7um
	Lớp phủ không tròn		Nhỏ hơn hoặc bằng 1%
	Đường kính lớp phủ		245±10um
	Độ đồng tâm của lớp phủ-lớp phủ		Nhỏ hơn hoặc bằng 12 um
	Lớp phủ không tròn		Nhỏ hơn hoặc bằng 6%
	Độ đồng tâm lõi-vỏ		Nhỏ hơn hoặc bằng 0.6 um
	Sợi xoăn (bán kính)		Lớn hơn hoặc bằng 4 m
	Thời gian giao hàng		2.1-50.4(km/cuộn)
Quang học Thông số kỹ thuật Quang học Thông số kỹ thuật	Đường kính trường mode (MFD)	@1310nm	9,2±0.4 um
		@1550nm	10.4±0.8 um
	Sự suy giảm	@1310nm	Nhỏ hơn hoặc bằng 0.34 dB / km
		@1383nm	Nhỏ hơn hoặc bằng 0.34 dB / km
		@1550nm	Nhỏ hơn hoặc bằng 0.20 dB / km
		@1625nm	Nhỏ hơn hoặc bằng 0.24 dB / km
	Sự suy giảm so với bước sóng	@1285-1330nm, Tham chiếu λ@1310nm	Nhỏ hơn hoặc bằng 0.04 dB / km
		@1525-1575nm, Tham chiếu λ@1550nm	Nhỏ hơn hoặc bằng 0.03 dB / km
	Điểm gián đoạn	@1310nm	Nhỏ hơn hoặc bằng 0.05 dB
		@1550nm	Nhỏ hơn hoặc bằng 0.05 dB
	Phân tán chế độ phân cực (PMD)	PMD sợi riêng lẻ tối đa	Nhỏ hơn hoặc bằng 0.2 ps/(km^1/2)
		Giá trị thiết kế liên kết PMD (M=20, Q=0.01%)	Nhỏ hơn hoặc bằng 0.1 ps/(km^1/2)
		Giá trị điển hình	0.04 ps/(km^1/2)
	Bước sóng phân tán bằng không (λ₀)		1312±12nm
	Độ dốc phân tán bằng không(S₀)		Nhỏ hơn hoặc bằng 0.092 ps/(nm².km)
	Sự phân tán trong phạm vi bước sóng	1285-1339nm	Lớn hơn hoặc bằng -3.5, Nhỏ hơn hoặc bằng 3,5ps/(nm.km)
		1271-1360nm	Lớn hơn hoặc bằng -5.3, Nhỏ hơn hoặc bằng 5,3 ps/(nm.km)
	Bước sóng cắt cáp λcc		Nhỏ hơn hoặc bằng 1260nm
Thông số kỹ thuật cơ khí	Kiểm tra bằng chứng		Lớn hơn hoặc bằng 9.0N, Lớn hơn hoặc bằng 1.0%, Lớn hơn hoặc bằng 100Kpsi
	Các thông số nhạy cảm ăn mòn ứng suất động (Nd)		Lớn hơn hoặc bằng 20
	Lực của dải phủ	Trung bình	1.5N
		Đỉnh cao	1.3-8.9N
	Mất mát uốn cong vĩ mô	100 vòng, Φ50mm@1310nm&1550nm	Nhỏ hơn hoặc bằng 0.05 dB
		100 vòng, Φ60mm@1625nm	Nhỏ hơn hoặc bằng 0.1 dB
Thông số kỹ thuật môi trường	Sự phụ thuộc nhiệt độ (-60 độ đến 85 độ, @1310nm&1550nm&1625nm)		Nhỏ hơn hoặc bằng 0.05 dB / km
	Ngâm nước (23±2 độ, 30 ngày ở 1310nm&1550nm&1625nm)		Nhỏ hơn hoặc bằng 0.05 dB / km
	Ngâm nhiệt khô (85±2 độ, 30 ngày ở 1310nm & 1550nm & 1625nm)		Nhỏ hơn hoặc bằng 0.05 dB / km
	Nhiệt ẩm (85±2 độ, ở 85%RH, 30 ngày ở 1310nm&1550nm&1625nm)		Nhỏ hơn hoặc bằng 0.05 dB / km

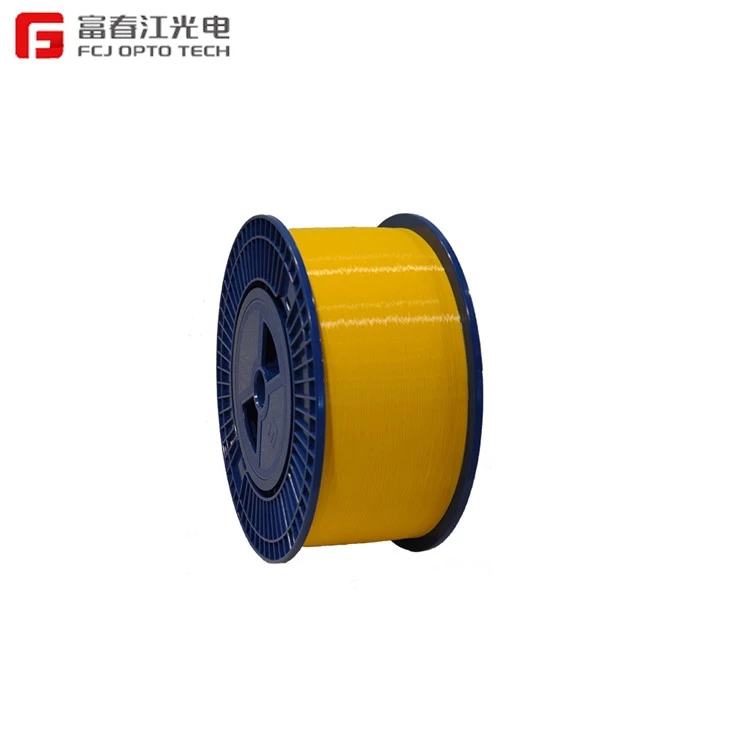

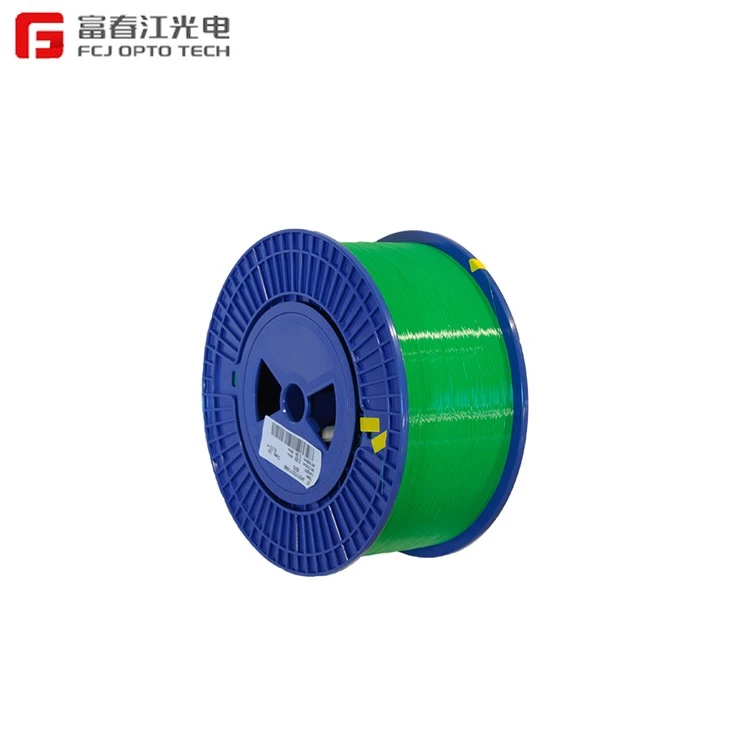

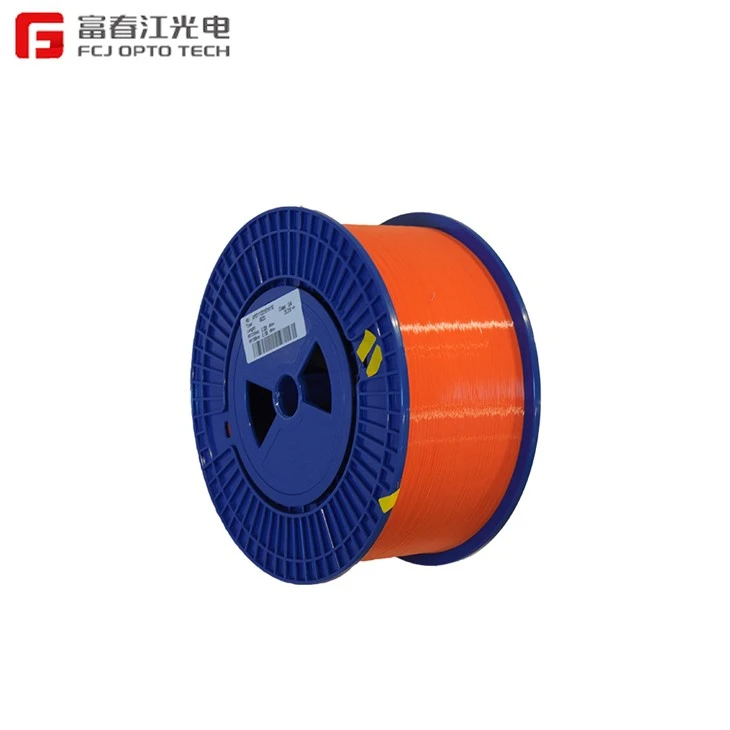

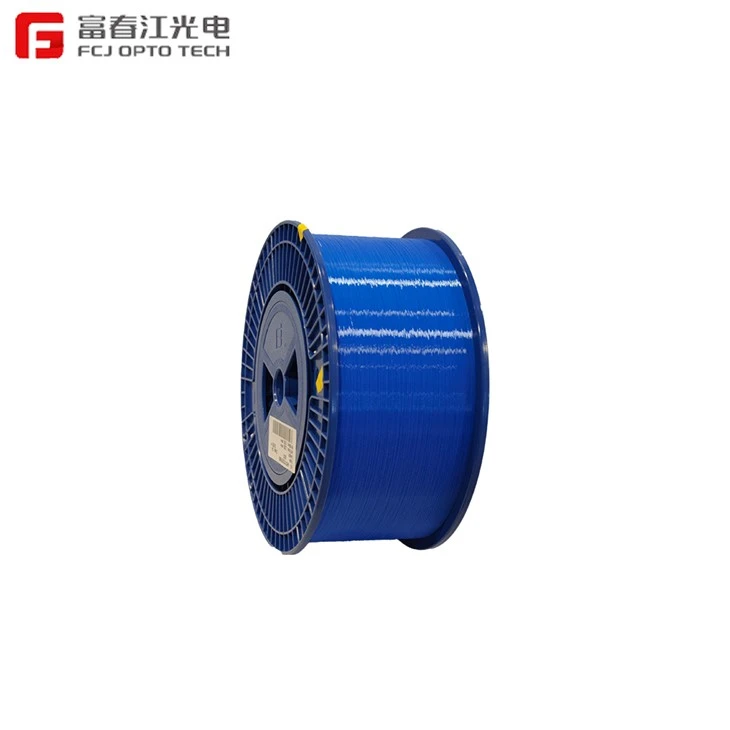

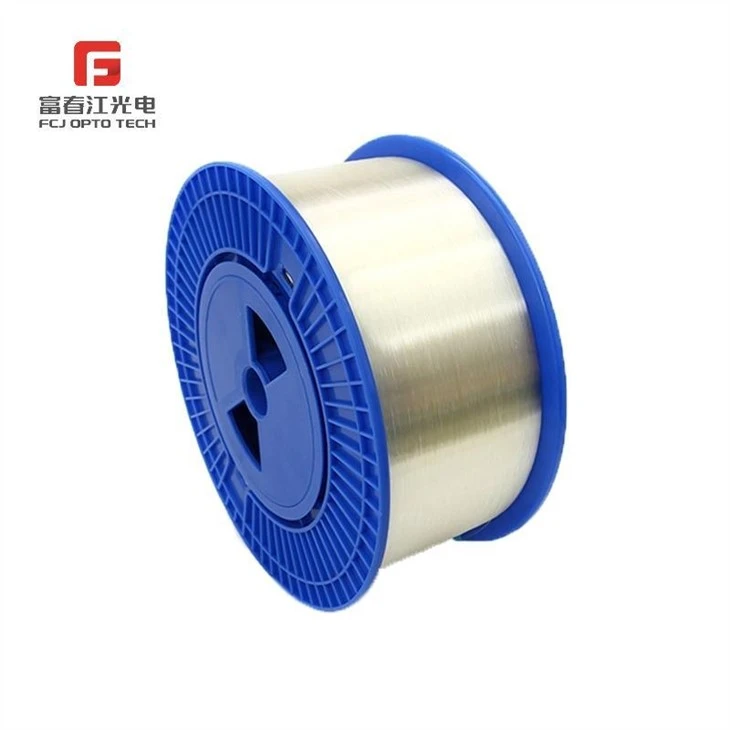

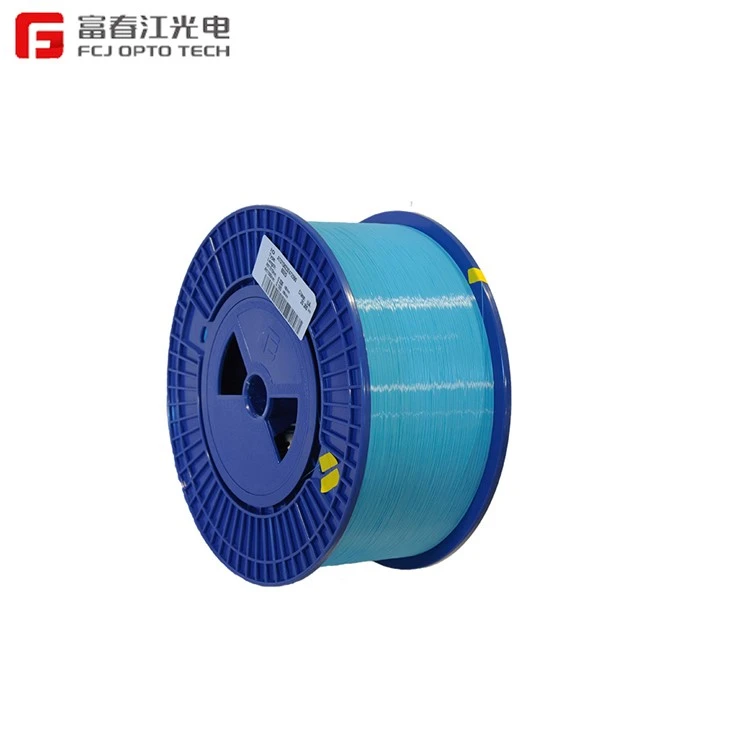

Hình ảnh sản phẩm
