Sự miêu tả

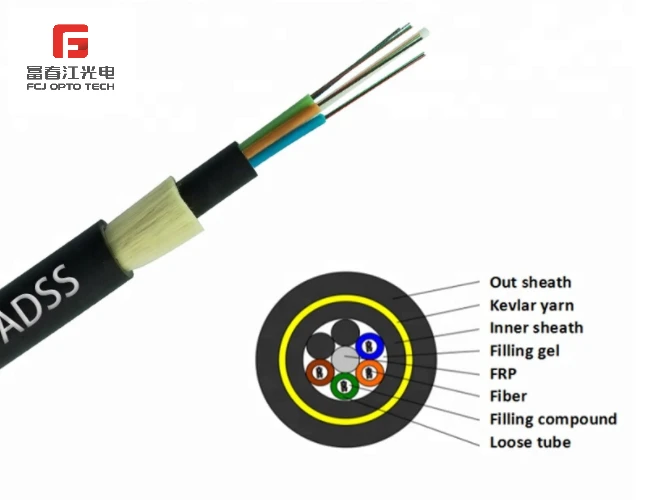

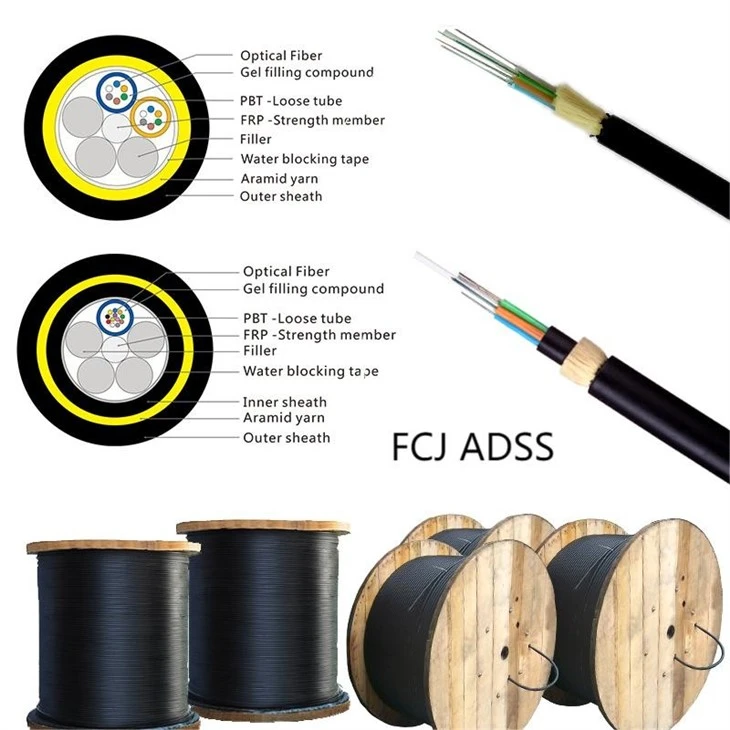

Cáp ADSS sử dụng cấu trúc xoắn của lớp ống bọc lỏng, sợi quang 250 μm được đưa vào ống lỏng làm bằng vật liệu có mô đun cao và ống lỏng được đổ đầy hợp chất chống thấm nước. Ống lỏng (và dây đổ đầy) được xoắn xung quanh lõi gia cố trung tâm phi kim loại (FRP) để tổng hợp lõi cáp nhỏ gọn. Khoảng hở của lõi cáp được lấp đầy bằng sợi chặn nước và đai chặn nước được quấn theo chiều dọc bởi lõi cáp, sau đó sợi aramid đóng vai trò gia cố được xoắn lại. Cuối cùng, vỏ ngoài bằng polyethylene (PE) hoặc vỏ ngoài bằng dấu điện (AT) được đùn ra.
Đặc trưng
· Dựng điện liên tục
· Khả năng chống lại các vết điện tuyệt vời với vỏ bọc AT
· Trọng lượng nhẹ, đường kính cáp nhỏ, giảm băng, tác động của gió và tải trọng lên tháp, hỗ trợ
· Tính chất chịu kéo và chịu nhiệt tuyệt vời
· Tuổi thọ lên đến 30 năm
Tiêu chuẩn
Cáp ADSS tuân theo tiêu chuẩn kỹ thuật IEEE P 1222 và đáp ứng tiêu chuẩn IEC 60794-1 và tiêu chuẩn DLT 788-2016.
Đặc điểm quang học
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Sự suy giảm |
@850nm |
|
|
Nhỏ hơn hoặc bằng 3.0 dB/km |
Nhỏ hơn hoặc bằng 3.0 dB/km |
|
@1300nm |
|
|
Nhỏ hơn hoặc bằng 1.0 dB/km |
Nhỏ hơn hoặc bằng 1.0 dB/km |
|
|
@1310nm |
Nhỏ hơn hoặc bằng 0.00 dB/km |
Nhỏ hơn hoặc bằng 0.00dB/km |
|
|
|
|
@1550nm |
Nhỏ hơn hoặc bằng 0.00 dB/km |
Nhỏ hơn hoặc bằng 0.00dB/km |
|
|
|
|
Băng thông (Lớp A) |
@850nm |
|
|
Lớn hơn hoặc bằng 500 MHz·km |
Lớn hơn hoặc bằng 200 MHz·km |
|
@1300nm |
|
|
Lớn hơn hoặc bằng 500 MHz·km |
Lớn hơn hoặc bằng 500 MHz·km |
|
|
Khẩu độ số |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
Bước sóng cắt cáp |
Nhỏ hơn hoặc bằng 1260nm |
Nhỏ hơn hoặc bằng 1480nm |
|
|
|
